منبع تغذیه Phoenix Contact
منبع تغذیه Phoenix Contact
Power Supply
Brand: Phoenix Contact
PN:2866802
Country Of origin: China
Call for Price
توضیحات

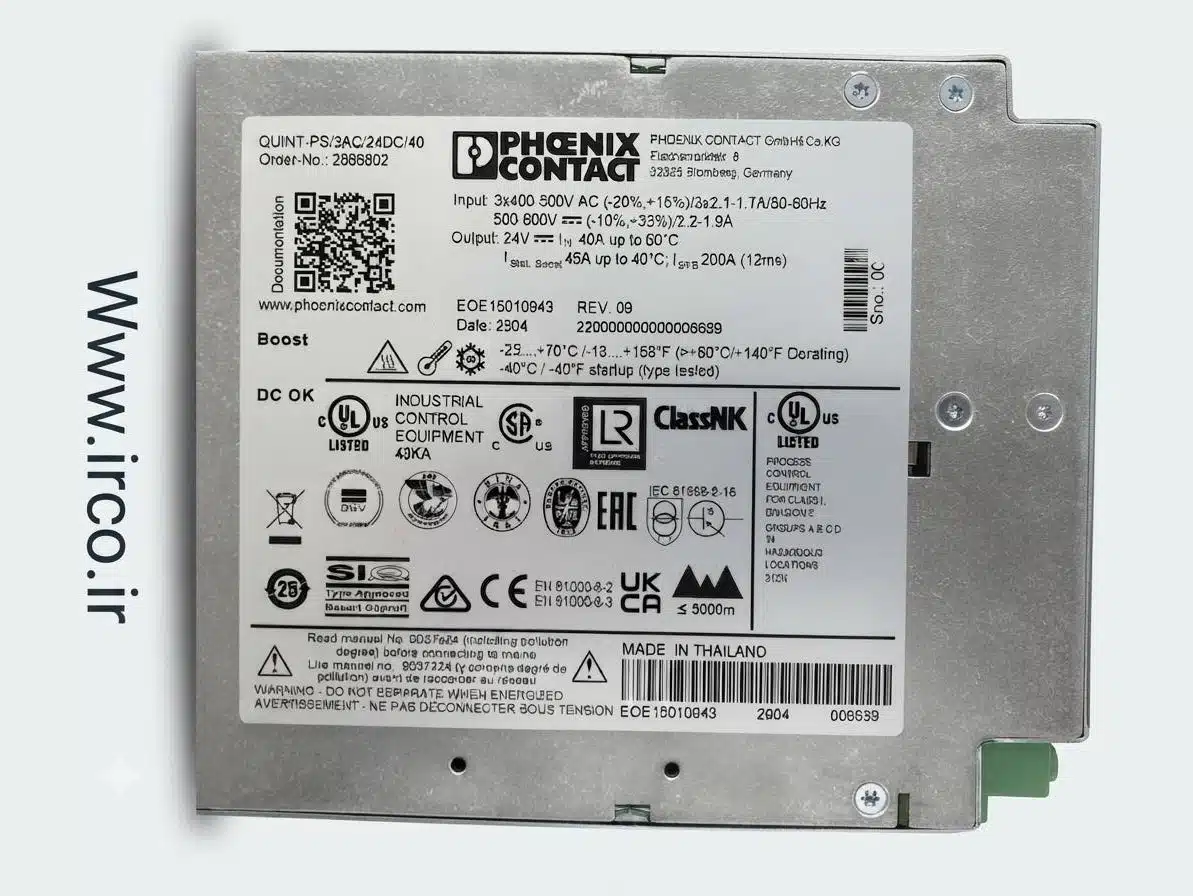

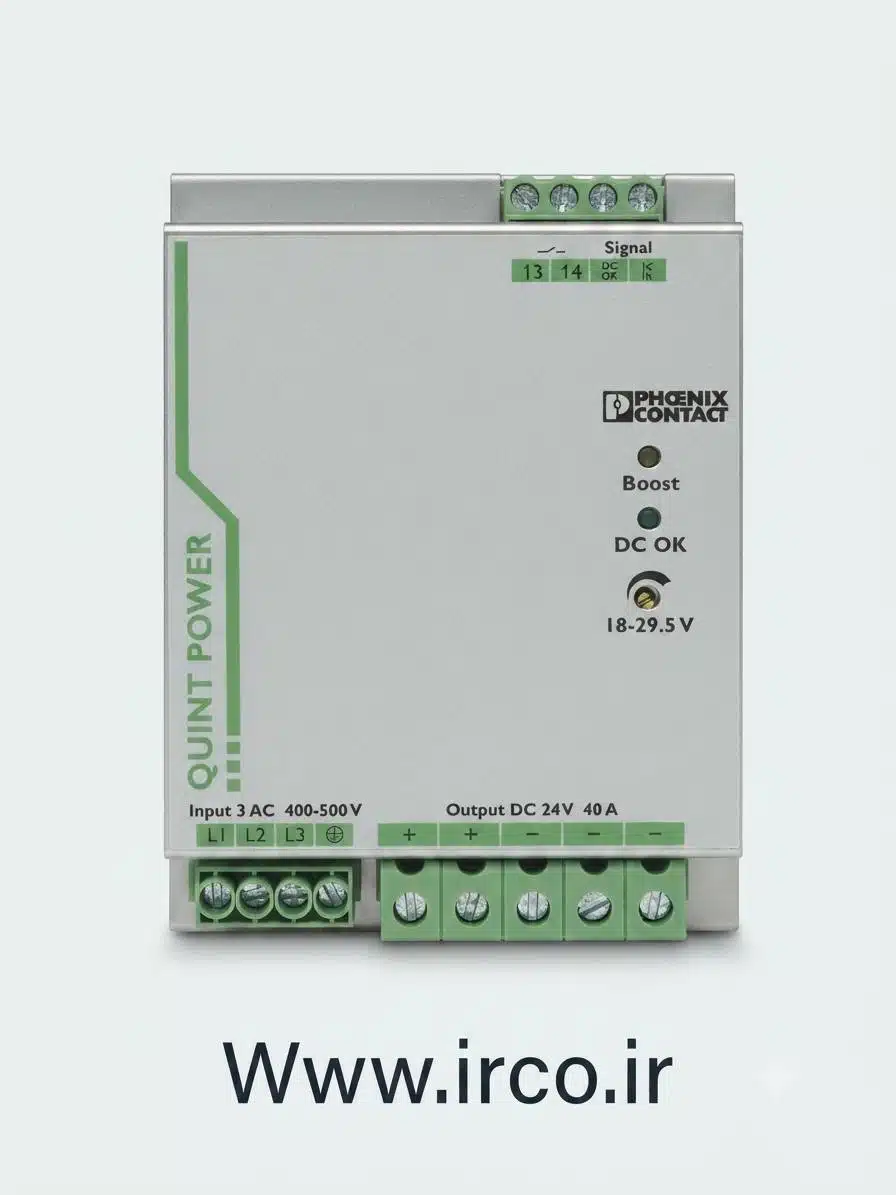

مدل Phoenix Contact 2866802 در واقع QUINT-PS/3AC/24DC/40 از خانواده‌ی QUINT POWER است.
منبع تغذیه فونیکس کنتاکت
مشخصات فنی کمتر رایج 2866802
| پارامتر | مقدار |
|---|---|
| نوع | Primary-switched Power Supply |
| خانواده | QUINT POWER |
| شماره فنی | 2866802 |
| ورودی AC نامی | 3×400 تا 500 VAC |
| محدوده واقعی ورودی AC | 320 تا 575 VAC سه‌فاز |
| فرکانس | 45 تا 65 Hz |
| جریان هجومی | <15 A @ 25°C |
| انتگرال جریان هجومی I²t | <1 A²s |
| زمان تحمل قطع برق | >25 ms @ 400 VAC / >35 ms @ 500 VAC |
| مصرف ورودی | 3×2.1 A @400 VAC / 3×1.7 A @500 VAC |
| توان ظاهری نامی ورودی | 1342 VA |
| ضریب توان | cos φ = 0.76 |
| جریان نشتی به PE | <3.5 mA |
| ورودی DC | 500 تا 600 VDC نامی |
| محدوده ورودی DC | 450 تا 798 VDC با midpoint earthed |
| خروجی نامی | 24 VDC ±1% |
| محدوده تنظیم خروجی | 18 تا 29.5 VDC |
| جریان نامی | 40 A |
| توان نامی | 960 W |
| توان خروجی قابل دستیابی در شرایط Boost | 1080 W |
| POWER BOOST | 45 A |
| SFB | 215 A برای 12 ms |
| Ripple | <40 mVpp |
| Switching spike | <5 mVpp @20 MHz |
| اتلاف در بی‌باری | حداکثر 18 W |
| اتلاف در بار نامی | حداکثر 63 W |
| زمان rise | <0.15 s |
| راندمان تیپیک | 94% @400 VAC |
| موازی‌سازی | دارد |
| سری‌سازی | دارد |
| حفاظت اتصال کوتاه | دارد |
این اعداد از دیتای رسمی سازنده استخراج شده‌اند.
نکات واقعاً فنی و کمتر دیده‌شده
1. قابلیت ورودی DC ولتاژبالا
این منبع فقط یک 400VAC سه‌فاز معمولی نیست. Phoenix Contact برای آن عملکرد DC در 500–600VDC نیز تعریف کرده و برای حفاظت ورودی DC، فیوز 6A با ولتاژ حداقل 1000VDC و ابعاد 10×38 mm را توصیه کرده است.
2. SFB با جریان 215 آمپر
یکی از ویژگی‌های مهم این مدل، Selective Fuse Breaking است. منبع می‌تواند برای مدت بسیار کوتاه تا 215A جریان SFB ایجاد کند تا تجهیزات حفاظتی پایین‌دست سریع‌تر عمل کنند؛ این با POWER BOOST معمولی 45A تفاوت دارد.
3. دو سطح Boost
در 24VDC، جریان POWER BOOST برابر 45A است و Static Boost نیز 45A اعلام شده است. بنابراین ظرفیت لحظه‌ای آن فقط یک افزایش کوتاه‌مدت ساده نیست و برای راه‌اندازی بارهای دشوار طراحی شده است.
4. کنترل خروجی بسیار دقیق‌تر از ±1% نامی
Phoenix Contact برای تغییرات مختلف، اعداد جداگانه‌ای اعلام کرده است:
- تغییر بار استاتیک 10–90%: <1%
- تغییر بار دینامیک 10–90%: <3%
- تغییر ±10% ولتاژ ورودی: <0.1%
- Ripple: <40mVpp
این تفکیک معمولاً در مشخصات مختصر فروشندگان درج نمی‌شود.
5. Derating از 60°C شروع می‌شود
در بازه 60 تا 70°C، کاهش توان با شیب 2.5% به ازای هر درجه کلوین اعمال می‌شود. محدوده کارکرد کلی نیز −25 تا +70°C است. راه‌اندازی در دمای −40°C نیز type-tested اعلام شده است.
6. تست‌های EMC قابل توجه
برای این مدل، سازنده موارد زیر را اعلام کرده است:
- ESD تماس: 8 kV، Level 4
- ESD هوا: 15 kV، Level 4
- EFT/Burst ورودی: 4 kV
- EFT/Burst خروجی: 2 kV
- Surge ورودی: 2 kV symmetrical / 6 kV asymmetrical
- Surge خروجی: 1 kV symmetrical / 2 kV asymmetrical
- Conducted RF: 10 V، Level 3، از 0.15 تا 80 MHz
- میدان RF: تا 3 GHz
- انتشار رادیویی: EN 55011 Class B
ابعاد و نصب
ابعاد اصلی:
96 × 130 × 176 mm (W×H×D)
نصب روی ریل NS 35 مطابق EN 60715 انجام می‌شود. فاصله نصب پیشنهادی نیز بسته به میزان بار متفاوت است؛ در حالت (P_N≥50%)، فاصله افقی 5mm و عمودی 50mm ذکر شده است.
اتصالات نیز نسبتاً قابل توجه‌اند:
- ورودی: سیم rigid از 0.2 تا 6mm²
- ورودی flexible: 0.2 تا 4mm²
- خروجی: 0.5 تا 16mm²
- رزوه ورودی: M3
- رزوه خروجی: M4
- گشتاور ورودی: 0.5–0.6Nm
- گشتاور خروجی: 1.2–1.5Nm
یک نکته مهم برای خرید/جایگزینی
خود Phoenix Contact در حال حاضر اعلام کرده که برای پروژه‌های جدید بهتر است به‌جای 2866802 از 2904623 – QUINT4-PS/3AC/24DC/40 استفاده شود؛ بنابراین 2866802 را نباید صرفاً با توجه به 24V/40A با نسل QUINT4 یکسان فرض کرد.
