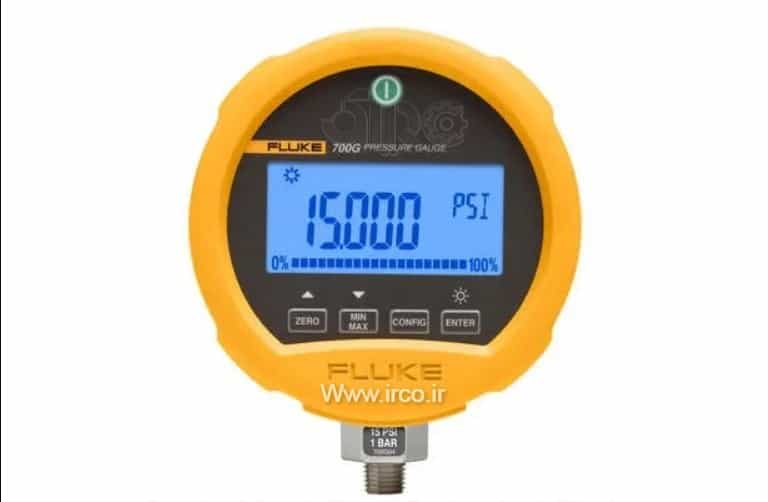

فشارسنج Fluke 700G

توضیحات

فشارسنج Fluke 700G

مشخصات فنی:

1. دامنه فشار:
   • از ±10 inH2O (20 میلی‌بار) تا 10,000 psi (690 بار) در 23 مدل مختلف.
   • دامنه‌های فشار مطلق: 15، 30، 100 و 300 psia.
   • مدل‌های مرجع (Reference Class) با دقت بالاتر (0.04% از مقدار خوانده شده).
2. دقت:
   • دقت استاندارد: ±0.05% از مقیاس کامل (Full Scale).
   • برای مدل‌های مرجع: ±0.04% از مقدار خوانده شده + 0.01% از دامنه.
   • دقت در خلأ (Vacuum): ±0.1% از دامنه.
3. وضوح (Resolution):
   • بسته به مدل، وضوح از 0.001 inH2O (0.001 میلی‌بار) تا 1 psi (0.01 بار) متغیر است. برای مثال:
     • Fluke 700G01: 0.001 inH2O
     • Fluke 700G31: 1 psi
4. فشار پارگی (Burst Pressure):
   • از 3 psi (210 میلی‌بار) برای مدل 700G01 تا 20,000 psi (1035 بار) برای مدل 700G31.
5. اتصال فشار:
   • اتصال 1/4 اینچ NPT نر.
6. نمایشگر:
   • نمایشگر LCD با 5.5 رقم، ارتفاع 16.53 میلی‌متر، دارای نمودار میله‌ای 20 بخشی (0 تا 100%).
7. منبع تغذیه:
   • 3 باتری قلمی (AA) با عمر باتری تا 1500 ساعت (بدون نور پس‌زمینه) یا 2000 ساعت در حالت نمونه‌برداری آهسته.
8. گواهینامه‌های ایمنی:
   • مناسب برای محیط‌های خطرناک با گازهای انفجاری:
     • CSA: Class 1, Div 2, Groups A-D
     • ATEX: II 3 G Ex ic IIB T6 Gc
   • محفظه مقاوم با استاندارد IP67 (ضدآب و گردوغبار) و مجهز به هولستر محافظ.
9. ثبت داده‌ها:
   • قابلیت ذخیره تا 8493 اندازه‌گیری فشار با استفاده از نرم‌افزار اختیاری 700G/TRACK.
   • امکان انتقال داده‌ها به کامپیوتر برای تحلیل و گزارش‌گیری.
10. سازگاری با پمپ‌های تست:
    • سازگار با کیت‌های پمپ پنوماتیک (700PTPK) برای فشار تا 600 psi (40 بار) و پمپ هیدرولیک (700HTPK) برای فشار تا 10,000 psi (690 بار).
    • کیت‌های پریمیوم (700PTPK2 و 700HTPK2) اتصال بدون نیاز به ابزار را فراهم می‌کنند.
11. دمای کاری:
    • از -14°F تا 131°F (-10°C تا 55°C).
12. گارانتی:
    • گارانتی 3 ساله از شرکت Fluke.
13. ابعاد و وزن:
    • سبک و قابل حمل، طراحی شده برای استفاده در محیط‌های سخت.

مدل ها و مشخصات

کاربردها

گیج فشار فلوک 700g :

1. • کالیبراسیون دقیق ابزارهای فشار مانند ترانسمیترها، گیج‌ها و سوئیچ‌های فشار در صنایع مختلف.
2. صنایع نفت و گاز:
   • استفاده در محیط‌های خطرناک با گازهای انفجاری به دلیل گواهینامه‌های ایمنی CSA و ATEX.
3. صنایع فرآیندی:
   • نظارت و کالیبراسیون سیستم‌های فشار در خطوط تولید، کارخانه‌های شیمیایی و پالایشگاه‌ها.
4. نگهداری و تعمیرات:
   • بررسی و نگهداری سیستم‌های فشار در تاسیسات صنعتی برای اطمینان از عملکرد صحیح.
5. تست سیستم‌های هیدرولیک و پنوماتیک:
   • ترکیب با پمپ‌های تست Fluke برای ایجاد راه‌حل کامل تست فشار.
6. ثبت داده‌ها و تحلیل:
   • با استفاده از نرم‌افزار 700G/TRACK برای ثبت و تحلیل داده‌های فشار در عیب‌یابی مشکلات مانند نشتی یا نوسانات فشار.
7. کاربردهای میدانی:
   • طراحی مقاوم و قابل حمل برای استفاده در شرایط سخت میدانی، مانند سایت‌های صنعتی یا کارگاه‌ها.

مزایا:

• دقت بالا: مناسب برای کاربردهای حساس که نیاز به اندازه‌گیری دقیق دارند.
• طراحی مقاوم: محفظه IP67 و هولستر محافظ برای استفاده در محیط‌های خشن.
• سهولت استفاده: بدون نیاز به منوهای پیچیده، اتصال و اندازه‌گیری سریع.
• انعطاف‌پذیری: پشتیبانی از دامنه‌های مختلف فشار و سازگاری با پمپ‌های تست.
• قابلیت ثبت داده‌ها: امکان ذخیره و تحلیل داده‌ها برای گزارش‌گیری دقیق.
