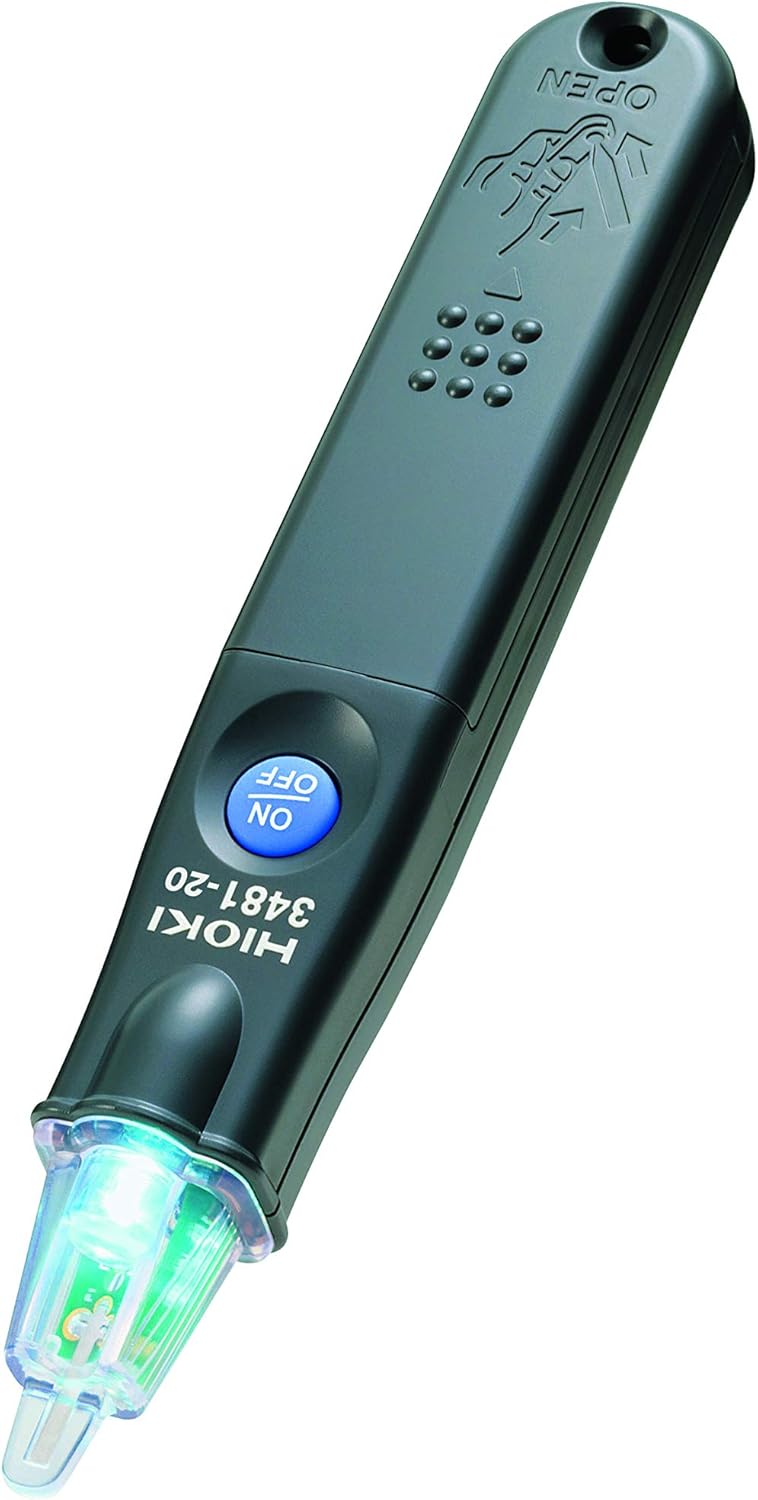

فازمتر القایی 3481-20

توضیحات

مشخصات الکتریکی:

• محدوده تشخیص ولتاژ: 40 ولت AC تا 600 ولت AC
• فرکانس پاسخگویی: 50 هرتز تا 60 هرتز (±5% خطا در فرکانس استاندارد)
• حساسیت تشخیص:
  • قابل تنظیم در دو سطح (بالا و پایین) با پیچ تنظیم دستی
  • حداقل ولتاژ تشخیص: تقریباً 40 ولت AC (بسته به شرایط محیطی و تنظیم حساسیت)
• فاصله تشخیص: حدود 5 تا 20 میلی‌متر از سطح عایق سیم (بسته به ضخامت عایق و شدت ولتاژ)
• حداکثر جریان نشتی: کمتر از 1 میکروآمپر (به دلیل طراحی غیرتماسی)

• ابعاد: 149 میلی‌متر (طول) × 18.5 میلی‌متر (قطر)
• وزن: حدود 25 گرم (با احتساب باتری‌ها)
• دمای کاری: 0 تا 40 درجه سانتی‌گراد
• رطوبت نسبی مجاز: حداکثر 80% (بدون تراکم)
• دمای ذخیره‌سازی: -20 تا 60 درجه سانتی‌گراد
• مقاومت در برابر گرد و غبار و آب: IP40 (محافظت در برابر ورود اشیاء جامد با قطر بیش از 1 میلی‌متر، بدون مقاومت در برابر آب)

• باتری: 3 عدد باتری  LR44 (1.5 ولت هر کدام، مجموع 4.5 ولت)
• عمر باتری:
  • حدود 200 ساعت در حالت آماده‌به‌کار (بدون استفاده از چراغ قوه)
  • کاهش عمر باتری با استفاده مداوم از LED سفید (چراغ قوه)
• مصرف جریان:
  • در حالت تشخیص: حدود 20 میلی‌آمپر
  • در حالت خاموشی خودکار: نزدیک به صفر

ویژگی‌های ایمنی و استانداردها:

• دسته‌بندی ایمنی: CAT IV 600 V (مناسب برای سیستم‌های توزیع برق و تاسیسات صنعتی)
• استانداردهای رعایت‌شده:
  • IEC 61010-1 (استاندارد ایمنی تجهیزات اندازه‌گیری الکتریکی)
  • EN 61326 (سازگاری الکترومغناطیسی – EMC)
• ولتاژ عایق: تست شده تا 2000 ولت AC برای 1 دقیقه (بین بدنه و نوک حسگر)

• روش تشخیص: تشخیص میدان الکتریکی غیرتماسی (Capacitive Sensing)
• زمان پاسخگویی: کمتر از 0.5 ثانیه برای شناسایی ولتاژ
• شدت نور LED سفید (چراغ قوه): حدود 1 تا 2 لومن (برای روشنایی موضعی)
• شدت صدای بوق: حدود 50 دسی‌بل در فاصله 10 سانتی‌متری

• تشخیص ولتاژ در کابل‌های عایق‌دار: مناسب برای شناسایی ولتاژ در سیم‌های تک‌رشته و چندرشته با عایق استاندارد.
• عیب‌یابی سریع: ایده‌آل برای تکنسین‌های برق در محیط‌های صنعتی، خانگی و تاسیساتی.
• کار در شرایط خاص: به دلیل طراحی ارگونومیک و چراغ قوه، برای استفاده در تابلوهای برق با دسترسی محدود یا محیط‌های کم‌نور مناسب است.

• عدم تشخیص ولتاژ DC: این دستگاه فقط برای ولتاژ AC طراحی شده و ولتاژ DC را شناسایی نمی‌کند.
• تأثیر شرایط محیطی: رطوبت بالا یا وجود میدان‌های الکترومغناطیسی قوی ممکن است دقت تشخیص را تحت تأثیر قرار دهد.
• وابستگی به ضخامت عایق: در کابل‌های با عایق بسیار ضخیم (بیش از 3 میلی‌متر)، ممکن است نیاز به تنظیم حساسیت یا نزدیک‌تر کردن دستگاه باشد.
